Representación gráfica de los elementos de un circuito eléctrico.
**El interruptor y el pulsador se encuentran abiertos en el símbolo de la fotografía, pero también pueden estar cerrados.
 |
| Fusible |
DISPOSICIÓN DE ELEMENTOS EN UN CIRCUITO ELÉCTRICO
A continuación se representan varios circuitos con una serie de elementos (en este caso solamente son bombillas pero se pueden unir motores, timbres, resistencias,...) unidos entre si en SERIE, en PARALELO y MIXTO.

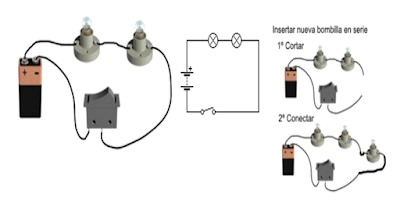

--CIRCUITO EN SERIE: todos los elementos van seguidos y tienen, por lo tanto, la misma Intensidad (la tensión se reparte).
-- CIRCUITO EN PARALELO: los elementos receptores se disponen en dos o más líneas derivadas del circuito y or lo tanto la Intensidad eléctrica se reparte.
-- CIRCUITO MIXTO: mezcla de los dos anteriores, es decir, algunos elementos los une en paralelo y otros en serie con ese paralelo.
